一．双轨在线AOI自动光学检测仪参数确认及验收标准
1、设备名称： 在线双轨AOI自动光学检测仪（ 设备型号：EKT-VL-820 ）
2、设备尺寸：长1000mm 宽1440mm 高1620mm
3、设备检测PCB的尺寸：50*50mm---450mm*330mm
4、镜头分辨率：10 um
5、光源:RGB+白光
6、MES要求：留有端口，可读、可存取，可连接MES系统
7.二维码读取：能直接讯取PCB板上的二维码
8、机器精度：正负0.01mm
9、检出直通率：按点计算99%~99.5%
10、机器流向：从右-----左
11、机器电脑配置：win8操作系统、32G、1TGB
12、机器计算方法：图像对比、彩色运算、颜色提取。
13、检测项目：错件、漏件，反向、少锡、多锡、断路、连锡、污染、缺件、多件、偏移、歪斜、立碑、倒立、翻件、破损、翘脚、金手指、表面刮伤等
14、检测最小元零件：01005
15、机器检测零件高度：上：25mm，下：35mm。
16、机器轨道夹持：0.5~3mm
18． 双轨第1.4导轨固定距离：686 mm或更宽，可调节 可定制
19. 电源/气压：AC230V50/60 Hz
深圳易科讯科技有限公司(EKT)成立于2006年，是专业从事自动化设备自主研发设计、生产、销售与服务的制造商。主要产品为AOI自动光学检测仪、包括：（在线式AOI.离线式AOI、在线双轨AOI、加大尺寸非标订制AOI等） 自动锡渣还原机（SRS）、马达自动测试仪及SMT周边辅助产品。EKT设备行销欧美及东南亚国家，并赢得良好声誉。
易科讯秉承以人为本的人文精神，信奉诚信、创新、专业、精致的生存和发展理念，以节约社会，环保家园为企业宗旨，凝聚一大批高素质的专业研发设计工程师及熟练的生产技师队伍，以满足客户需求为目的，以创造社会效益为已任，不断超越自身，追求创新。
公司近年来致力于AOI 自动光学检测仪及SMT及DIP非标设备的研发、制造与销售,同时给客户提供从方案设计到整机、整线规划的系统服务，以降低客户的产品制造成本，提高客户的产品竞争力。帮助大批劳动密集型企业减少人力，创造了更高效经济效益。
部分成交客户如下：
金宝电子（中国）有限公司
捷普电子（广州）有限公司
木林森 (中山) 股份有限公司
中国长城计算机（深圳）股份有限公司
西门子工业自动化产品（成都）有限公司
群光电子（东莞）有限公司
成都飞机工业集团电子科技有限公司（军工）

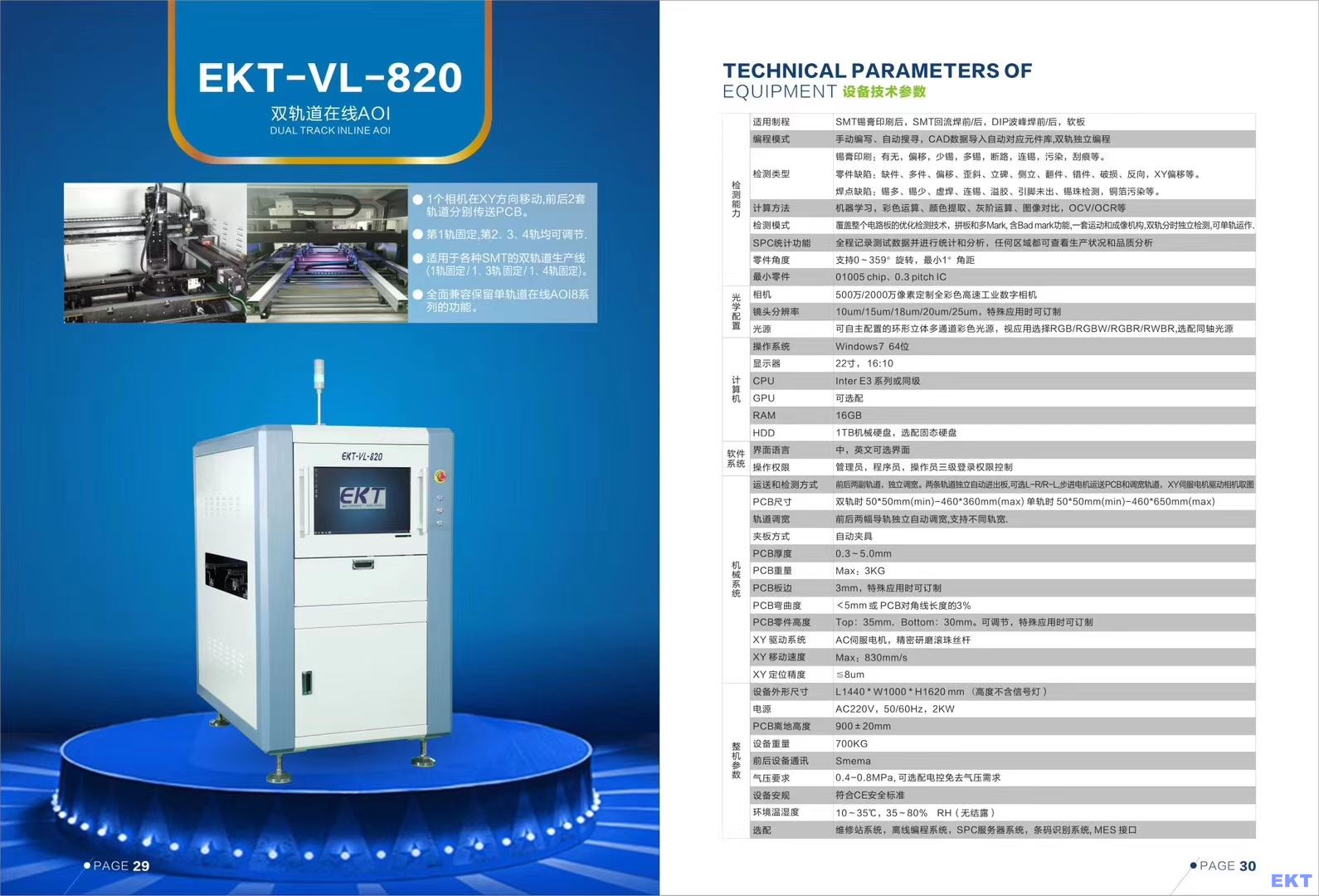

一．双轨在线式AOI设备技术参数
（设备型号：EKT-VL-820）
本公司自动光学检测设备EKT-VL-820是通过光学原理，综合运用彩色运算，颜色提取，灰阶运算，图像对比等原理来检查SMT生产线上贴装原件的焊接质量、安装状态及锡膏印刷的效果，并将不良通过显示终端输出的专业产品。
|
检测能力 |
适用制程 |
SMT锡膏印刷后，SMT回流焊前/后，DIP波峰焊前/后，软板 |
|
|
编程模式 |
手动编写、自动编写、CAD数据导入自动对应元件库，双轨独立编程。 |
||
|
检测类型 |
锡膏印刷：有无、偏移、少锡、多锡、断路、连锡、污染、刮痕等。 |
||
|
零件缺陷：缺件、多件、偏移、歪斜、立碑、侧立、翻件、错件、破损、反向、 XYθ偏移量数据输出等。 |
|||
|
焊点缺陷：锡多、锡少、虚焊、连锡、锡球、溢胶、引脚未出、铜箔污染等。 |
|||
|
计算方法 |
机器学习、彩色运算、颜色提取、灰阶运算、图像对比，OCV/OVR等 |
||
|
检测模式 |
覆盖整个电路板的优化检测技术，拼板和多mark，含Bad mark功能,一套运动和成像机构，双轨分时独立检测，可单轨运作 |
||
|
SPC统计功能 |
全程记录测试数据并进行统计和分析，任何区域都可查看生产状况和品质分析 |
||
|
零件角度 |
支持0~359度旋转，最小1度角距 |
|
|
|
最小零件 |
01005 chip、0.3 pitch IC |
||
|
光学配置 |
相机 |
全彩色高速工业数字相机500万像素或选配2000万像素 |
|
|
镜头分辨率 |
8um/10um/15um/18um/20um/25um，特殊应用时可订制 |
||
|
光源 |
可自言配置的环形立体多通道彩光，视应用选择RGB/RGBW/RGBR/RWBR，选配同轴光源 |
||
|
计算机 |
CPU |
Intel E3系列或同级 |
|
|
GPU |
无 |
|
|
|
RAM |
16GB |
|
|
|
HDD |
1TB 机械硬盘，选配固态硬盘 |
|
|
|
OS |
Win 8.1 64bit |
||
|
Monitor |
22寸，16:10 |
|
|
|
机械系统 |
运送和检测方式 |
前后两副轨道，独立调宽，两条轨道独立自动进出板， 可选L-R/R-L,步进电机运送PCB和调宽轨道， XY伺服电机驱动相机取图 |
|
|
PCB尺寸 |
双轨时50*50mm(Min)～460*360mm(Max) 单轨时50*50----460*650(Max) |
||
|
PCB厚度 |
0.3～5.0mm |
||
|
PCB重量 |
Max：3KG |
|
|
|
PCB板边 |
3mm，特殊应用时可订制 |
||
|
PCB弯曲度 |
＜5mm 或 PCB对角线长度的3% |
||
|
PCB零件高度 |
Top：35mm，Bottom：35mm。可调节，特殊应用时可订制 |
||
|
XY 驱动系统 |
AC伺服电机，精密研磨滚珠丝杆 |
||
|
XY 移动速度 |
Max：830mm/s |
||
|
XY 定位精度 |
≦8um |
||
|
整机参数 |
设备外形尺寸 |
L980 * W1100 * H1600 mm高度不含信号灯 |
|
|
电源 |
AC220V，50/60Hz，1.5KW |
||
|
PCB离地高度 |
900±20mm |
||
|
设备重量 |
700KG |
||
|
前后设备通讯 |
Smema |
||
|
气压要求 |
0.4--0.8MPa, 可选配电控免去气压需求 |
||
|
设备安规 |
符合CE安全标准 |
||
|
环境温湿度 |
10～35℃，35～80％ RH（无结露） |
|
|
|
|
选配 |
维修站系统，离线编程系统，SPC服务器系统，条码识别和系统，MES接口 |
|
二。
|
需求客户对AOI参数需求 |
易科讯评估结果 |
|
|
检测PCB尺寸 |
50*50---450*330 |
可以支持 |
|
相机解像度 |
10UM |
可以支持，低至8um，可调节 |
|
光源 |
红蓝绿+白光 |
可以支持 |
|
电源/气源 |
220V 0.45mpa |
可以支持 |
|
检出率 |
99.8%以上 |
如果此项目要求是表示漏检率以点计算小于千分之2，我们可以满足 |
|
MES要求 |
能连接MES |
可以支持 |
|
二维码读取 |
能直接读取PCB板上二维码 |
如果二维码足够清晰，我们软件可以直接读取 |
|
检出直通率 |
按点计算95%以上 |
如果此项目要求是表示误报率以点计算小于百分之5，我们可以满足 |
|
机器流向 |
从右----左 |
支持双向 |
|
轨道夹持 |
0.5MM---3MM |
可以支持 |
|
操作系统 |
WIN7/10 硬盘1TB 32CB内存 |
可以支持 |
|
检查项目
|
缺件、立碑、侧立、极反、旋转、位移、偏移、错件（OCV)、损件、反件、多件、异物、锡多、锡少、桥接、DIP类元件吃锡、翘脚、金手指表面刮伤、粘锡 |
前面大多数检测项目可以稳定检出，最后几项翘脚，表面刮伤，沾锡等，会涉及检测标准的界定，如要检出，可能会带来少量的误报。 |
|
其它要求 |
双轨 |
可以支持 |
三、本型号AOI与同行设备相比的优势
Ø 易科讯VL-820 AOI在行业内领先的技术特色：
1）极低误判率，真正能让在线AOI无人值守
² 用过AOI才能理解到误判过多时带来的困扰，误判过多会让人员花费大量时间来重新确认，要么机器前没法离开人员来确认每一个误判，或是误判的PCB太多最后又搬去维修站确认，达不到省人目的。在确保能检出真正不良品前提下，本机器重复测量结果一致性好、低误判，才能真正减少人工。
2）灵活移动的维修站和SPC查询终端，手机上看SPC
² 无线网络下使用移动终端，得以在车间任意位置设置工位；
² 采用一对多模式，通过一台维修工作站确认多台在线机的检测数据，以达到节 省人员的目的
² 可精确提示确切的缺陷名称，以及完善的SQL数据库系统为支撑，提供饼形图直方图形式的SPC统计分析系统，方便客户进行工艺分析和品质改善
3）软件模块直接读取条码，稳定读取超出1个FOV的条码
² 可支持软件模块直接读取条码(1维及2维均可实现)
² 解决了校正技术难点，智能无缝对接拼图，当条码超过单个FOV时，可以将被FOV分割的条码拼接成完整的条码，飞行FOV面对超大条码时识别极为困难，而本机毫无压力（本机不是飞行FOV）
4）独创整板匹配功能
² 整板侦测，无缝对接，精确定位，将全板图像拼接为单图，真正能检测电路板任意位置上的抛料、多件、锡珠、锡球、裸铜、金手指划痕及板材不良等等
Ø 易科讯VL-820 AOI的重要特色：
1） 真正的定制500万或选配1600万像素全彩色高速工业数字相机
² 优先保障高效率、高品质、高稳定工作取图，还原真实自然的图像效果
² 配置远心镜头(让机器检测“准”)
² 高分辨率、超宽景深、超低畸变以及独有的平行光设计等，对电路板的翘起及高个元件均能清晰成像，且无斜视
2）Windows 8.1 64bit操作系统(让机器检测“快”)
² 软件架构于64位系统，数据处理速度以几何级倍增
² GPU独立硬件处理图像(让机器检测“快”)
² 不再依赖CPU软件方式处理图像，让CPU专职做非图像的运算工作，平衡计算机效率
3）同时兼容波峰焊制程
² 矢量分析、彩色运算、颜色提取，优化适用于波峰焊点的检测算法，稳定地检测波峰焊前后的元件、焊点品质
² 便捷使用离线编程软件OLP
² 由于可实时获取PCB整板图像，并且以全内存方式存储，因而可实现在线离线之间无差异化的高效离线编程
4） 机器L-R/R-L的PCB流向可灵活变更
² 两个方向均可灵活设置，即使在使用后要更换生产线方向，只需在软件中修改即可，硬件兼容双向
5） 智能编程
² 智能算法，快速智能编程，无需人工干预，对编程人员要求低，易学习，编程速度快，检出率高，PASS直通率高，误报低
² 整板图像和偏移数据输出，支持shop floor系统
² 以条码为文件名的整板电路板图像实时输出，准确输出元件偏移的坐标X、Y、角度值等
