易科讯研发的上下照双面检在线AOI检测仪获得客户称赞13714289164(微信同号)

上下照AOI两面检专线:13714289164(微信同号)雷小姐,深圳易科讯科技有限公司是一家业内领先的全自动光学检测仪AOI设备供应商,公司致力于视觉产品自动光学检测仪设备的设计、研发、制造、销售、安装和服务。公司生产的EKT易科讯系列AOI(全自动光学检测仪)产品主要适用于SMT(表面贴装技术)领域内PCBA(印刷电路板组装)制程中,外观缺陷的高速精确检测、统计和分析,有利于提高产能、提升品质、改善制程,替代人工肉眼目检品质QC检查,从而能够为客户创造潜在的价值。易科迅提供的技术支持服务涵盖从设备安装到运行调试,从维护、维修到产品技术升级的每个阶段,竭诚为客户提供系统软件的终身免费升级,全力为客户解决一切后顾之忧。打造中国国产视觉检测AOI民族旗舰品牌。AOI系统产品有:离线式AOI全自动光学检查仪/在线式AOI/在线式双轨AOI/上下照双面检AOI/上下照两面检AOI/下照式在线AOI/桌面式小型AOI/LED加长尺寸非标AOI/非标定制AOI/检DIP插件线AOI/在线单轨AOI等一系列适应于SMT表面贴装行业的。

广东省深圳市易科讯科技有限公司通过软件开发项目团队研发的一款市场顶尖级AOI新品,最近在国内一些知名企业SMT使用现场反馈后获得一致好评,连连称赞!是什么样的AOI设备能真正解决提升生产效率的呢?今天给大伙讲讲,这是一款易科讯公司自主研发的智能机器视觉检测AOI设备。高配置超高速可编程光学系统。能兼容各类PCBA电路板缺陷检查,其高检出低误报水平,这款AOI上下同检机型(AOI设备型号:EKT-VL-800D)目前在公司AOI设备销售及研发都处于稳步上升趋势。

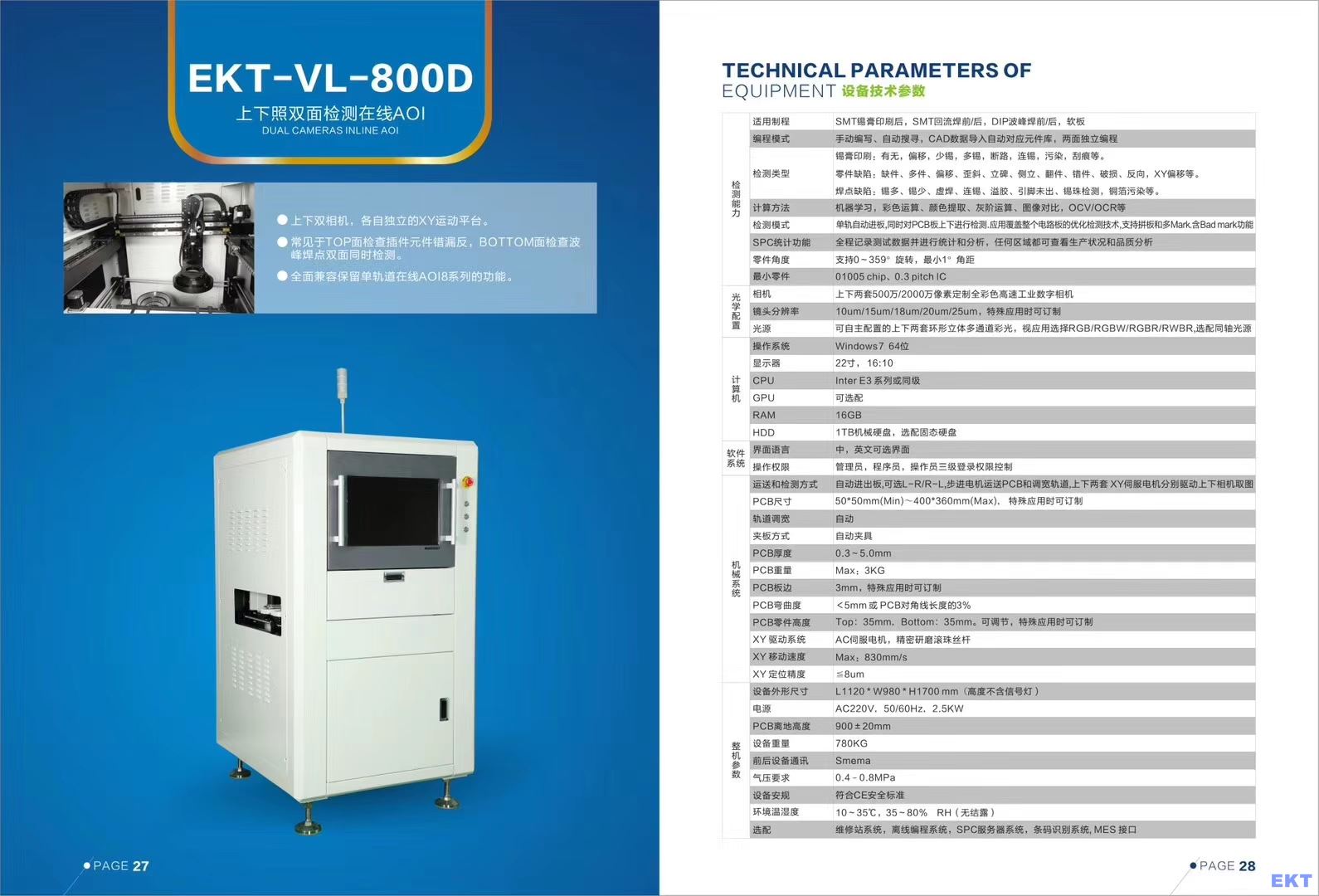

一.在线式上下照双面检AOI设备技术参数

(设备型号:EKT-VL-800D

本公司自动光学检测仪EKT-VL-800D是通过光学原理,综合运用彩色运算,颜色提取,灰阶运算,图像对比等原理来检查SMT生产线上贴装原件的焊接质量、安装状态及锡膏印刷的效果,并将不良通过显示终端输出的专业产品。其特点是:上下双相机,各自独立的XY运动平台,常见于TOP面检查插件元件错漏反,BOTTOM面检查波峰焊点双面同时检测。

检测能力

适用制程

SMT锡膏印刷后,SMT回流焊前/后,DIP波峰焊前/后,软件硬板均可

编程模式

手动编写、自动编写、CAD数据导入自动对应元件库,两面独立编程

检测类型

锡膏印刷:有无、偏移、少锡、多锡、断路、连锡、污染、刮痕等。

零件缺陷:缺件、多件、偏移、歪斜、立碑、侧立、翻件、错件、破损、反向、

XYθ偏移量数据输出等。

焊点缺陷:锡多、锡少、虚焊、连锡、锡球、溢胶、引脚未出、铜箔污染等。

计算方法

机器学习,彩色运算、颜色提取、灰阶运算、图像对比OCV/OCR

检测模式

单轨自动进板,同时对PCB板上下同时进行检测,应用覆盖整个电路板的优化检测技术,支持拼板和多Matk.Bad matk功能

SPC统计功能

全程记录测试数据并进行统计和分析,任何区域都可查看生产状况和品质分析

零件角度

支持0~ 359度旋转。最小1度角距

最小零件

01005 chip0.3 pitch IC

光学配置

相机

上下两套500万或2000万像素定制全彩色高速工业数字相机

镜头分辨率

10um/15um/18um/20um/25um,特殊应用时可订制

光源

环形立体多通道彩光,视应用选择RGB/RGBW/RGBR/RWBR

计算机

CPU

Intel E3-123V3

GPU

RAM

16GB

HDD

1TB 机械硬盘

OS

Win 8.Win 10 1 64bit

Monitor

22寸,16:10

机械系统

运送和检测方式

自动进出板, 可选L-R/R-L,步进电机运送PCB和调宽轨道, 上下两套XY伺服电机驱动上下相机取图

PCB尺寸

50*50mm(Min)400*360mm(Max)

PCB厚度

0.35.0mm

PCB重量

Max3KG

PCB板边

3mm,特殊应用时可订制

PCB弯曲度

5mm  PCB对角线长度的3%

PCB零件高度

Top35mmBottom35mm。可调节,特殊应用时可订制

XY 驱动系统

AC伺服电机,精密研磨滚珠丝杆

XY 移动速度

Max830mm/s

XY 定位精度

8um

整机参数

设备外形尺寸

L1120 * W980 * H1700 mm高度不含信号灯

电源

AC220V50/60Hz1.5KW

PCB离地高度

900±20mm

设备重量

780KG

前后设备通讯

Smema

气压要求

0.4--0.8MPa,

设备安规

符合CE安全标准

环境温湿度

1035℃,3580 RH(无结露)

选配

维修站系统,离线编程系统,SPC服务器系统,条码识别和系统,MES接口
