一．在线式上下照两面检AOI设备技术参数

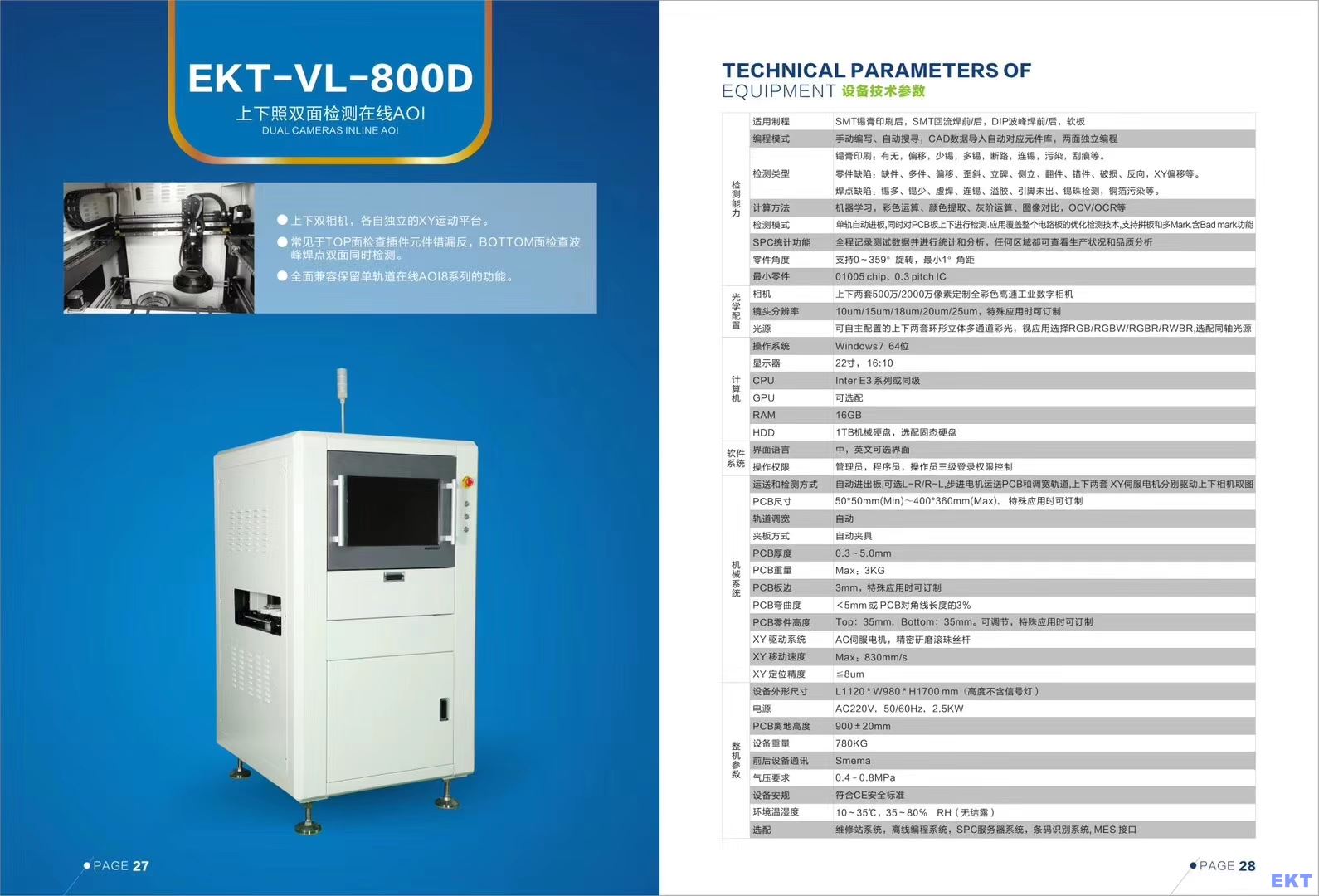

（设备型号：EKT-VL-800D）
本公司自动光学检测仪EKT-VL-800D是通过光学原理，综合运用彩色运算，颜色提取，灰阶运算，图像对比等原理来检查SMT生产线上贴装原件的焊接质量、安装状态及锡膏印刷的效果，并将不良通过显示终端输出的专业产品。其特点是：上下双相机，各自独立的XY运动平台，常见于TOP面检查插件元件错漏反，BOTTOM面检查波峰焊点双面同时检测。
|
检测能力 |
适用制程 |
SMT锡膏印刷后，SMT回流焊前/后，DIP波峰焊前/后，软硬板均可 |
|
|
编程模式 |
手动编写、自动编写、CAD数据导入自动对应元件库，两面独立编程 |
||
|
检测类型 |
锡膏印刷：有无、偏移、少锡、多锡、断路、连锡、污染、刮痕等。 |
||
|
零件缺陷：缺件、多件、偏移、歪斜、立碑、侧立、翻件、错件、破损、反向、
XYθ偏移量数据输出等。 |
|||
|
焊点缺陷：锡多、锡少、虚焊、连锡、锡球、溢胶、引脚未出、铜箔污染等。 |
|||
|
计算方法 |
机器学习，彩色运算、颜色提取、灰阶运算、图像对比OCV/OCR等 |
||
|
检测模式 |
单轨自动进板，同时对PCB板上下同时进行检测，应用覆盖整个电路板的优化检测技术，支持拼板和多Matk.含Bad matk功能 |
||
|
SPC统计功能 |
全程记录测试数据并进行统计和分析，任何区域都可查看生产状况和品质分析 |
||
|
零件角度 |
支持0~ 359度旋转。最小1度角距 |
|
|
|
最小零件 |
01005 chip、0.3 pitch IC |
||
|
光学配置 |
相机 |
上下两套500万或2000万像素定制全彩色高速工业数字相机 |
|
|
镜头分辨率 |
10um/15um/18um/20um/25um，特殊应用时可订制 |
||
|
光源 |
环形立体多通道彩光，视应用选择RGB/RGBW/RGBR/RWBR |
||
|
计算机 |
CPU |
Intel E3-123V3 |
|
|
GPU |
无 |
|
|
|
RAM |
16GB |
|
|
|
HDD |
1TB 机械硬盘 |
|
|
|
OS |
Win 8.或Win 10 1 64bit |
||
|
Monitor |
22寸，16:10 |
|
|
|
机械系统 |
运送和检测方式 |
自动进出板， 可选L-R/R-L,步进电机运送PCB和调宽轨道， 上下两套XY伺服电机驱动上下相机取图 |
|
|
PCB尺寸 |
50*50mm(Min)～400*360mm(Max) |
||
|
PCB厚度 |
0.3～5.0mm |
||
|
PCB重量 |
Max：3KG |
|
|
|
PCB板边 |
3mm，特殊应用时可订制 |
||
|
PCB弯曲度 |
＜5mm 或 PCB对角线长度的3% |
||
|
PCB零件高度 |
Top：35mm，Bottom：35mm。可调节，特殊应用时可订制 |
||
|
XY 驱动系统 |
AC伺服电机，精密研磨滚珠丝杆 |
||
|
XY 移动速度 |
Max：830mm/s |
||
|
XY 定位精度 |
≦8um |
||
|
整机参数 |
设备外形尺寸 |
L1120 * W980 * H1700 mm高度不含信号灯 |
|
|
电源 |
AC220V，50/60Hz，1.5KW |
||
|
PCB离地高度 |
900±20mm |
||
|
设备重量 |
780KG |
||
|
前后设备通讯 |
Smema |
||
|
气压要求 |
0.4--0.8MPa, |
||
|
设备安规 |
符合CE安全标准 |
||
|
环境温湿度 |
10～35℃，35～80％ RH（无结露） |
|
|
|
|
选配 |
维修站系统，离线编程系统，SPC服务器系统，条码识别和系统，MES接口 |
|
